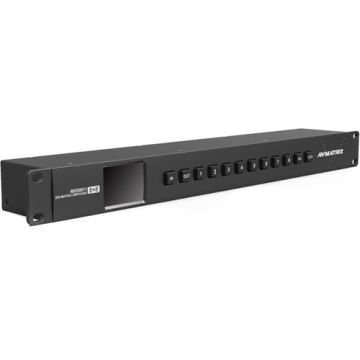

AVMatrix MSS0811 8x8 SDI Matrix Switcher
- 8 x 3G-SDI Girişi / 8 x 3G-SDI Çıkışı
- Desteklenen Seviye A ve B Sinyalleri
- PC Yazılım Kontrolü
- SDI Girişi Otomatik Algılama ve Eşitleme
28.418,04
Ana Özellikler
- 8 x 3G-SDI Girişi / 8 x 3G-SDI Çıkışı
- YUV Renk Alanı
- Desteklenen Seviye A ve B Sinyalleri
- DVB-ASI Arayüzü Uyumlu
- PC Yazılım Kontrolü
- Ön Panel Düğme Kontrolleri
- Uzaktan Kumanda için RJ45, RS-232 ve USB
- SDI Girişi Otomatik Algılama ve Eşitleme
- Yedekli Güç Tasarımı
AVMATRIX'in 1 RU 8 x 8 3G - SDI Matrix Switcher'ı sekiz giriş kanalını kabul eder ve bunları sekiz ayrı çıkış beslemesine yönlendirebilir. Aynı anda birden fazla SD/HD/3G-SDI (düzey A&B) ve DVB-ASI sinyalleri video formatı kaynağını algılayan ve birden fazla video hedefini 1080, 720, SD, NTSC, ve PAL. Cihazın ön tarafındaki manuel anahtarlarla ve yazılım kontrolü için RJ45 ve RS-232 bağlantı noktalarının yanı sıra klavye kontrolü için USB Tip-A bağlantı noktası aracılığıyla kontrol edilir. Yedek güç sağlamak için iki adet 12 VDC güç adaptörü dahildir.
Çoklu format teknolojisi, SD/HD/3G-SDI (seviye A ve B) ve DVB-ASI sinyallerinin birden fazla video formatı kaynağını aynı anda otomatik olarak algılayabilir ve birden fazla video hedefini NTSC ve PAL SD, 720p, 1080'de yönlendirebilir. herhangi bir kare hızı.
Ön panelden tam kontrol
2,2" LCD ekrandan güncel kanal durumu görsel olarak izlenebilmektedir
Kilit tuşu
PC kontrol yazılımı, bir bilgisayarı Ethernet veya RS-232 seri bağlantı noktası aracılığıyla bağlamanıza olanak tanır
USB klavye
Yedekli güç kaynağı
Kompakt tasarım
|
Konektörler |
8 x BNC, SD/HD/3G-SDI/DVB-ASI Girişi 8 x BNC, SD/HD/3G-SDI/DVB-ASI Çıkışı 1 x RJ45, LAN Kontrol Bağlantı Noktası, Arka Panelde 1 x RS-232, Kontrol Bağlantı Noktası, Arka Panelde 1 x USB Type-A, Kontrol Bağlantı Noktası, Arka Panelde |
|
SDI Giriş Formatları |
60, 59,94, 50, 30, 29,97, 25, 24, 23,98'de 1080p 30, 29,97, 25, 24, 23,98'de 1080PsF 60 , 59,94, 50'de 1080i 60, 59,94, 50'de 720p, 30, 29,97, 25, 24 , 23,98 625i, 50'de, 525i, 59,94 |
|
SDI Video Hızları |
SD/HD/3G-SDI |
|
SDI Uyumluluğu |
SMPTE 259M/292M/296M/372M/424M/425M |
|
SDI Renk Hassasiyeti |
RGB 4:4:4 10/12-Bit, YUV 4:2:2/4:4:4 10/12-Bit |
|
SDI Otomatik Geçiş |
Girişte SD, HD ve 3G-SDI'yı Otomatik Seçer |
|
Güç bağlantısı |
Dişli Kilitleme Konektörü |
|
Voltaj aralığı |
6-24 VDC |
|
Güç kaynağı |
PS-1, PS-2, Güç Yedekliliği |
|
Güç tüketimi |
7W |
|
Bağıl nem |
%0 ila %90 Yoğuşmasız |
|
Sıcaklık |
Çalışma: -4 ila 140°F / -20 ila 60°C Depolama: -22 ila 158°F / -30 ila 70°C |
|
Rafa monte |
1 RU |
|

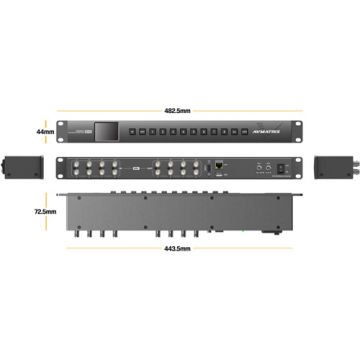

Boyutlar |
19,0 x 1,75 x 2,85" / 482,5 x 44,0 x 72,5 mm |
|
Ağırlık |
2,4 lb / 1,1 kg |
